◆產品概述：

     RX20系列波紋繞線電阻器（簡稱波紋電阻）是一種功率型繞線電阻，采用陶瓷管作為骨架，將電阻系數較大的錳銅絲或鎳鉻合金絲制作成波紋狀均勻地繞制在骨架上，使電阻絲與骨架緊密貼合，在其外層表面涂上耐高溫的絕緣涂料，并加以烘烤固化，這樣既穩固，又起到絕緣和保護作用。骨架兩端配有安裝支架，這樣可以很好的方便安裝，又使其具有良好的散熱條件。電阻器在工作時無噪音、無干擾、不產生對人有害磁場。我們的電阻在生產時有嚴格的作業流程和工藝標準，力求完美。電阻器表面立式波紋有利于散熱，并可減少寄生電感量，表面無機涂層，具有阻燃、耐高溫的作用，可有效的保護電阻絲不被氧化，延長其使用壽命。

◆技術特點：

     阻值及阻值允許偏差：1Ω≦R±5%(J)，1Ω﹥R±10%(K)；

     額定負荷：表面最高溫度為50~200W≦275℃，﹥200W≦350℃ ；

     短時過負荷：ΔR≦±（5%R+0.05Ω） 10倍 5S，無可見損傷，；

     絕緣電阻：R≧100MΩ1min DC 1000V ；

     絕緣強度：ΔR≦±（0.1%R+0.05）  AC 3000V 5S 無飛弧擊穿，無可見          損傷；

     電阻溫度特性：±260PPM/℃（小于5Ω以下不作檢測）；

     端子強度：45N 30S” 無松動或機械損傷；

     電阻體強度：無可見損傷200N 30S ；

     耐振性：ΔR≦±（0.1%R+0.05Ω） f:5-200Hz a=1g X.Y.Z各2h  無可見         損傷；

    耐熱性：350℃ 2hours 除端子外無明顯變色和損傷，標志清晰；

    熱沖擊：額定負載30分鐘后-55℃溫度下15min ，無可見機械損傷；

    耐濕性：ΔR≦±（5%R+0.05Ω，無可見損傷，標志清晰；

    絕緣電阻：≧10MΩDC100  40℃  95%RH  500hours ；

    耐久性：ΔR≦±（5%R+0.05Ω）100%負荷（額定負載），外觀無可見損傷，整體完好。

◆技術參數：

   功率范圍： 10W-10000W

   阻值范圍： 2Ω-1KΩ(±5%)

   額定溫升： ≤3430℃（與負載占比率和環境溫度有關系）

   工作電壓：＜3KV

   電極與安裝架之間耐壓：3000V-60S 50HZ（漏電流小于10mA）

   防護等級：IP：00開放式

   額定功率下阻值變化≤±5%

   短時負荷能力：10倍額定功率＜6S

   環境溫度：-55℃+315℃

◆產品用途：

    做為制動電阻保護變頻器、伺服等不受電機再生電能的危害；電力電子負載測試中做為阻性負載；在電力電子設備及儀器中做為取樣電阻、降壓電阻、限流電阻、分壓電阻，起動電阻、保護電阻等得到了廣泛應用。

◆使用環境：

     海拔高度不超過2000米；運行環境溫度-25℃～+45℃，空氣相對濕度不大于85%（溫度20℃）；儲存最低溫度為-25℃～+55℃（應除去冷卻液）；周圍沒有導電塵埃、爆炸性氣體及能嚴重破壞金屬和絕緣的腐蝕性氣體；周圍環境有良好的通風條件，如裝在柜內，應加裝通風設備；安裝場所應無嚴重震動、顛簸；環境污染級別：泄露比應小于2.5cm/KV。

◆產品優缺點：

    ◆優點：波紋繞線電阻具有耐高溫，防潮性能好，且經濟實惠，高穩定性，高精度，低噪音，無干擾，自身?yè)p耗低、大功率等特點，可廣泛應用于各種電氣設備  和電子儀器的直流或低頻交流電路中作降壓、分壓、分流或負載電阻用。在整流電源中作為濾波電阻，降壓電阻，儀表中分壓。可根據需要通過并聯或串聯的        方式進行組合，改變其功率和阻值，一般可承受1-500w的額定功率，可在150℃高溫下正常工作，溫度系數可做到小于10/℃，精度高于±0.01%。

     ◆缺點：波紋繞線電阻的是自身電感和分布電容比較大，體積大，阻值不高，不適合在2MHZ以上的高頻電路中使用。只適合在要求大功率電阻的電路中做分壓 電阻或?yàn)V波電阻或高溫工作場合。

 ◆訂貨須知 Order the notice

  訂貨時必須知悉下列各項，我們客服人員可以更加方便快捷的評估出準確價格：

      1.電阻類型，是鋁制電阻或波紋電阻，還是盤式可調電阻；　

      2.使用場合及用途是剎車電阻，取樣電阻、限流電阻、放電電阻、充電電阻、分壓電阻，起動電阻、保護電阻、還是老化負載測試電阻，這些參數更準確方便           我們做出評估；　

      3.額定功率，功率單位W(瓦特），如500W。為了保證長期運行安全須留有余量；　

      4.所需阻值單位?(歐姆），常用字母RJ表示，如30?常用表示為30RJ;

      5.是有否特殊技術要求，標準配置尺寸參數參照參數表；

      6.是否要求含稅；

      7.收貨地，是否要求含運費。

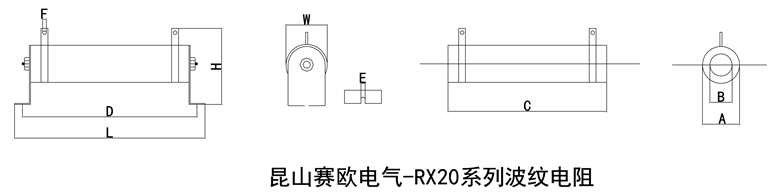

◆尺寸參數：
